Excel图表 | 小细节,大问题!当心给老板骂!

关键词:   发布时间:2019-11-11 08:00:01

置顶微信公众号”Office成长课堂“

优秀的人一起成长,才能让自己更优秀


双轴图是我们经常使用的一类组合图表,其中又以柱形图+折线图最为常见。

一般如果表示两个数据系列差别较大,我们可以用两个轴分别对应到不同的数据系列,这也就是双轴图的最简单的一种场景。

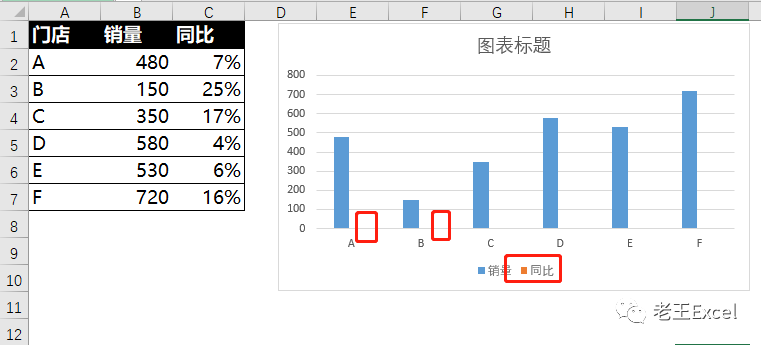

比如下面的销量和同比,数量级差别很大,如果直接做成簇状柱形图,那么同比的数值由于太小就无法显示。

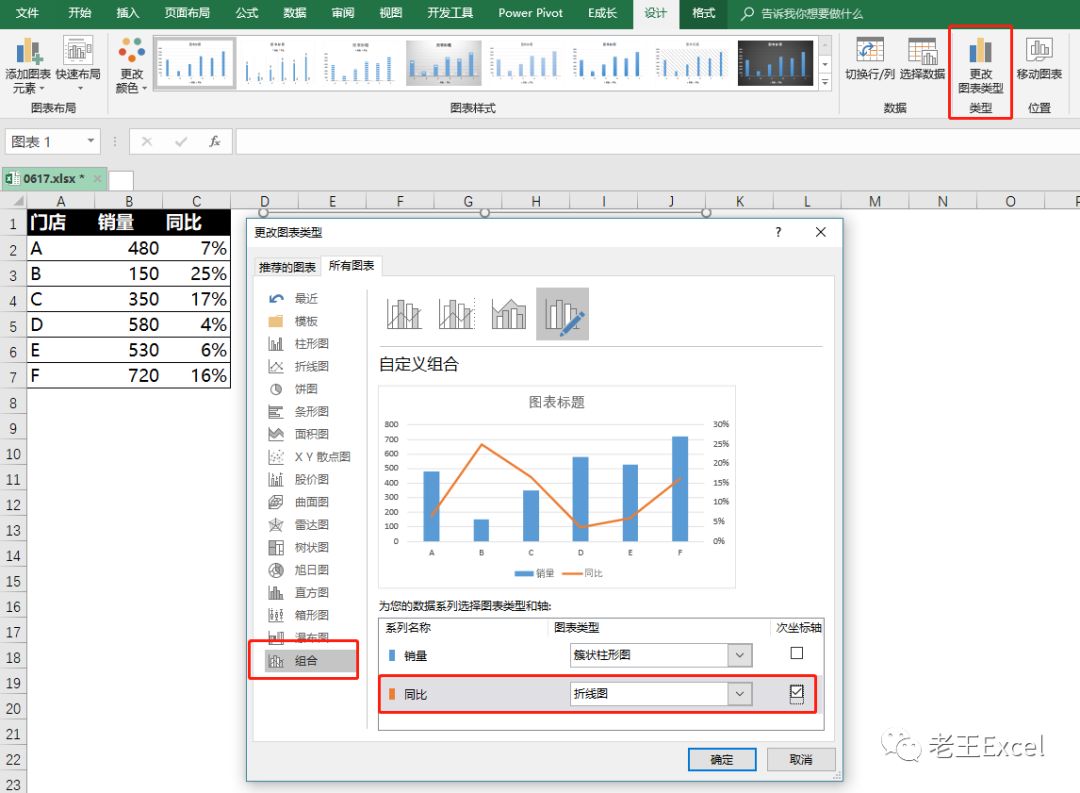

所以可改成双轴的组合图。

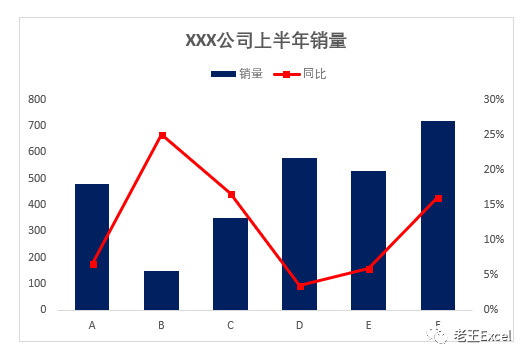

稍微美化一下就能得到一个不错的双轴图了。


以上的操作很简单,表达也很清晰,但是如果原数据是这样的。

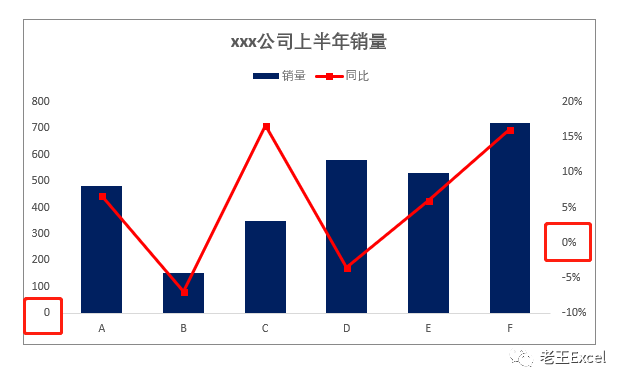

也就是同比值可能是负的,这种情况在实际工作中很常见。那如果直接作出图表,是这样子。

这里看似没什么问题,其实问题挺大。由于Excel图表默认所有的内容都放在横轴上面,所以出现了两个轴的0位置不是同一水平线,这样别人读图的时候容易误认为一致,这样一眼看上去所有的同比都是正的,而实际应该是2个同比却是负的。



这中会产生误解的图表显然不符合图表的表达功能,所以我们需要修改避免出现这种误解读。



解决的关键其实就在于将0位置放到同一位置。

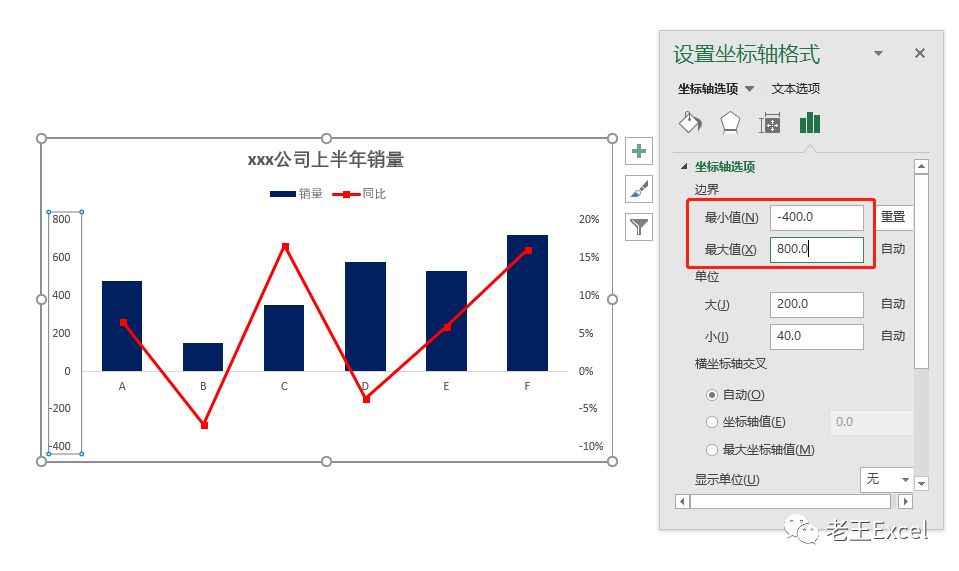

既然0在同一个位置,那么根据现有的次轴的范围,我们可以改下横轴的范围。

其实就一个比例的关系,0值上下范围为2:1嘛,如果是其他情况,那就也按照比例来修改就好了。另外注意需要改个合适的单位,让0刻度显示出来哟。

改了范围之后,那两个同比为负的就在横轴下面,这样看起来就一目了然了!



图表中的细节你懂了么,工作中的细节也要注意,不然给老板骂的时候,不要说没提醒过你。
